Автономная система пожаротушения "Циклоида"

Описание

Автономная установка пожаротушения Циклоида предназначена для локализации и тушения пожаров и возгораний классов А, B, Е, а также пожаров и возгораний в электрооборудовании, находящемся под напряжением (класс E).

Установка предназначена для защиты объектов объемом от 0,06 до 2,2 м³ (в зависимости от модели установки) с параметром негерметичности не более 0,1 м-1. Защита объектов с параметром негерметичности более 0,1 м-1 возможна по согласованию с предприятием-изготовителем.

Циклоида рекомендуется к применению для защиты таких объектов, как электрические и распределительные шкафы, находящиеся под напряжением, малогабаритные хранилища ценностей, шкафы автоматики, распределительные шкафы и щиты с высоковольтным оборудованием с номинальным напряжением до 10 кВ.

Установка может применяться как в качестве автономной установки, так и в качестве исполнительного устройства в составе системы пожарной сигнализации и пожаротушения (при использовании совместно с системой принудительного и автоматического запуска, не входящего в комплект поставки установки пожаротушения).

Установка  Циклоида предназначена   для   эксплуатации   при   температуре  от -40 °C до +60 °C и относительной влажности воздуха до 98 % при температуре + 25 °C.

Установка относится к классу стационарных средств пожаротушения, не содержащих озоноразрушающих веществ.

Установка Циклоида применяется в соответствии с разделом 12 Свода Правил 5.13130.

Устройство и принцип действия

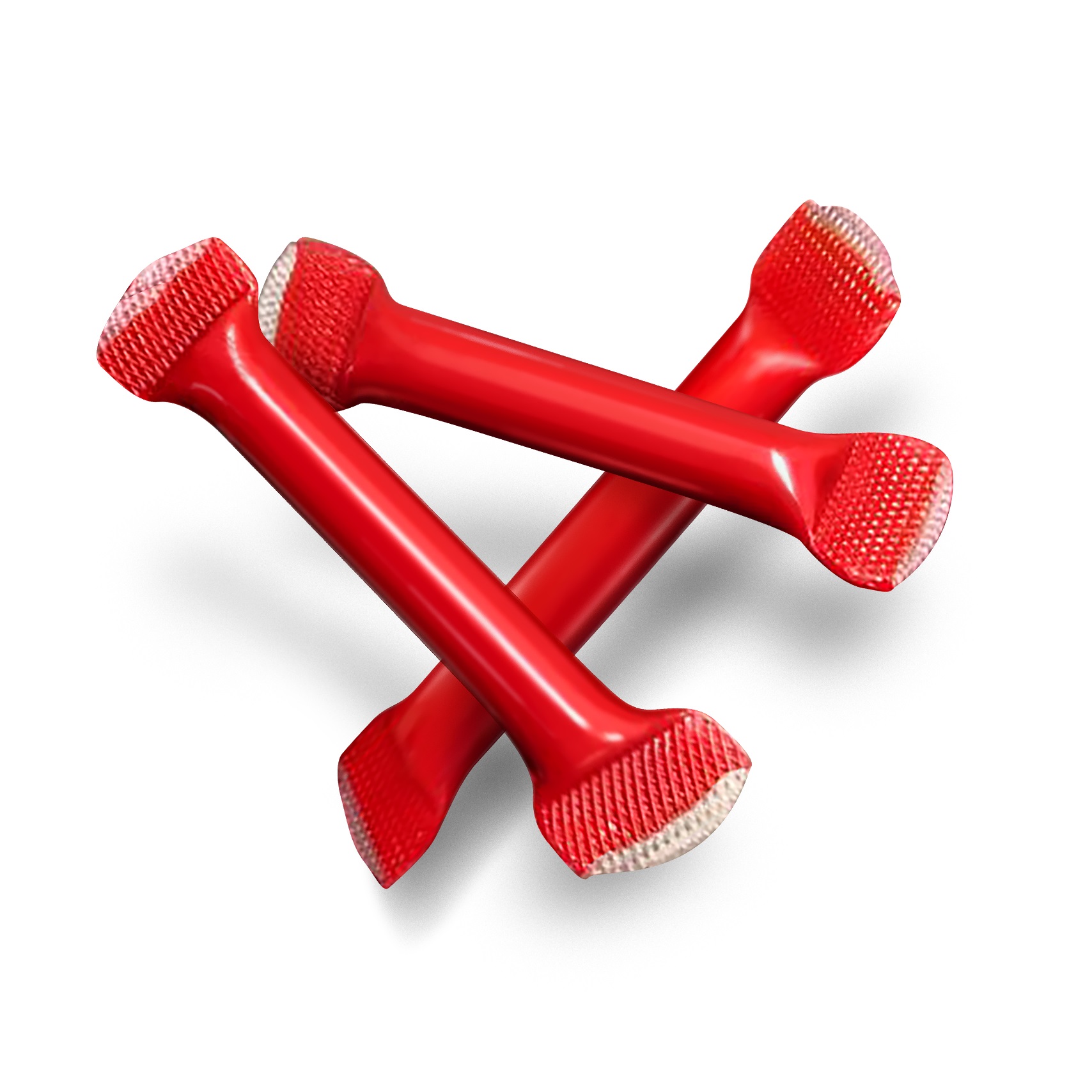

Установка Циклоида представляет собой трубку из специального полимерного материала, заполненную огнетушащим веществом — сжиженной смесью на основе фторорганических веществ, запаянную с обоих концов. Установка имеет избыточное давление внутри корпуса. Полимерный материал обеспечивает надежное хранение огнетушащего вещества и выпуск огнетушащего вещества при строго определенных условиях.

Самостоятельное срабатывание установки происходит при прямом воздействии пламени по поверхности или при повышении среднеобъёмной температуры до опасного значения. При самостоятельном срабатывании происходит точечное разрушение полимерной оболочки в месте воздействия опасных факторов пожара (температура, воздействие пламени).

Срабатывание установки также может происходить с помощью пускового устройства, расположенного на корпусе установки. Сигнал для пускового устройства может быть получен от извещателя пожарного ручного (ИПР) или от системы пожарной сигнализации и пожаротушения, а также от сторонних систем (например, от системы диспетчеризации здания).

Наличие пускового устройства предусмотрено не всеми комплектациями установки. Пусковое устройство выпускается по отдельном стандарту и имеет свой комплект эксплуатационной документации.

Комплект  поставки

Базовый комплект поставки автономной установки пожаротушения включает в себя:

• трубка с огнетушащим веществом;
• крепежные устройства – 1 комплект;
• паспорт качества с отметкой о приемке изделия службой качества предприятия-изготовителя.
